三相异步电动机的绝缘电阻检测，是根据给定的被测线路，按照使用方法测出其绝缘电阻的大小并记录数值，其工作流程可分为下面四个步骤：
电气设备在使用中，因发热、污染、受潮或老化都会使绝缘电阻下降，可能会造成设备漏电或短路及人身触电事故，为了确保设备正常运行和人身安全，必须对新购置、放置三个月以上的设备重新投入使用的或使用中设备、线路进行定期检查，发现有隐患及时排除。
(一)正确选择仪表
测量三相异步电动机的绝缘电阻，应该选择兆欧表（数字式或指针式）。选用兆欧表的原则如下：
（1）根据被测线路或电器设备的电压选择兆欧表的额定电压等级；
测量500V及以下的线路或设备，选用500V或1000V的兆欧表；
额定电压在500V以上的线路或设备，应选用1000V或2500V的兆欧表；
对于绝缘子、母线等高压设备或线路应选用2500V或5000V兆欧表。
（2）根据被测线路或电器设备的绝缘电阻要求来选择兆欧表额定的量程（例：线路要求绝缘不少于1000兆欧才能合格的，则选用兆欧表量程时就应该大于1000兆欧）；
(二)使用前检查(以指针表为例)
1、外观检查
(1) 检查外壳是否完整，无破损；是否有合格证明或定期检验证明；
(2) 检查指针是否有弯曲；
(3) 检查引线连接是否正确（线路L－引线为红色、接地E－引线为黑色、屏蔽G）、是否破损，表笔夹头绝缘是否良好；
(4) 检查旋转把手是否正常；
(5)电压是否适合(500伏或1000伏用于低压线路或设备，2500伏以上用于高压线路或设备)。
2、短路试验和开路试验
(1) 短路试验：将两表笔短接，慢速旋转手柄，刻度盘指针应该指零；
(2) 开路试验：将两表笔开路，快速（120r/min）旋转手柄，刻度盘指针应该指向∞。
注意：如果指针指不到零位或∞的，则需回收到专业机构调整合格后，方可使用，否则会影响测量结果。
(三)测量

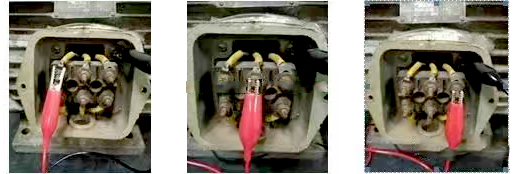

1、测量电动机相与地（外壳）绝缘电阻时，E端（黑色引线）接电动机外壳，L端（红色引线）分别接被测绕组的一端（U－外壳；V－外壳；W－外壳）如下图所示。
图1 相与地（外壳）接线

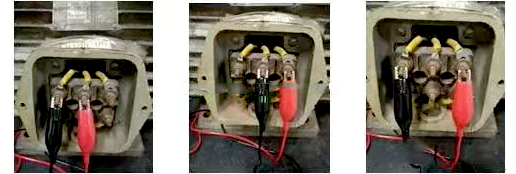

2、测量电动机相与相绝缘电阻时，E端（黑色引线）、L端（红色引线）分别接三相电动机三相被测绕组的一端（U－V；U－W；V－W）如下图所示。
图2 相与相接线
3、每一次测量时，摇柄转速由慢到快摇动手柄，直到转速达120r/min左右，保持手柄的转速均匀、稳定，一般转动1 min ，待指针稳定后读数。
4、测量完毕，待兆欧表停止转动和被测物接地放电后方能拆除连接导线。
5、结果判断或读数
直接读出。数值不低于低压设备或线路要求的绝缘电阻值0.5M为合格；
6、使用时应该注意：
（1）设备或线路必须在断电状态下才能测量；
（2）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
（3）摇测过程中，被测设备上不能有人工作。
（4）摇表线不能绞在一起，要分开。
（5）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。拆线时，也不要触及引线的金属部份
（6）测量摇动手柄时应该放稳扶紧，以防摇表摇动时晃动及摇速不均匀造成读数不准确，特别是测量大设备时电能返回造成仪表烧坏；
(7) 测量时，对于大电容设备要考虑吸收比R60/R15≥1.3，结束时需进行放电。
（8）测量过程中，如果指针指向“0”位，表示被测设备内部短路，应立即停止转动手柄。
(四)测量后收拾
使用完毕后，放置于通风干燥处（柜内）。
